Importancia de la altura y el ancho en bodegas y naves industriales

Ventilación térmica y control del calor

Un techo alto de 14.3 metros favorece la estratificación térmica: el aire caliente tiende a subir y acumularse cerca del techo, mientras que el aire más fresco permanece a nivel del piso. Esto crea un ambiente más confortable para los trabajadores en la base de la nave, incluso en climas extremos. En zonas como Monterrey, donde las temperaturas en áreas de producción pueden alcanzar 50°C o más, esta diferencia es crucial. La gran altura facilita la instalación de ventilaciones superiores o louvers que liberan el calor acumulado, reduciendo el estrés térmico en la zona de trabajo. Además, un mayor volumen de aire diluye el calor generado por maquinaria y procesos industriales, ayudando a mantener la temperatura operativa dentro de rangos seguros.

La normativa laboral mexicana reconoce la importancia de controlar el calor. La NOM-015-STPS-2001 de la STPS establece límites máximos permisibles de exposición a condiciones térmicas extremas, basados en el índice de temperatura de globo y bulbo húmedo (TGBH o WBGT) y la intensidad del trabajo realizado. Por ejemplo, la norma requiere que la temperatura corporal central de los trabajadores no supere los 38°C, obligando a implementar medidas de ventilación, descansos y monitoreo en ambientes calurosos. En contextos de calor severo, la propia norma exige evaluar el WBGT y ajustar los tiempos de exposición según la carga de trabajo (ligera, moderada o pesada). Adicionalmente, estándares internacionales complementan estas protecciones: ISO 7243 proporciona un método para evaluar el estrés térmico mediante WBGT en entornos laborales, y la OSHA en Estados Unidos (aunque no tiene un límite legal específico) emite guías para reconocer y controlar enfermedades por calor. De hecho, OSHA enfatiza recomendaciones basadas en los límites de la ACGIH y el WBGT para gestionar el trabajo en calor extremo. Estas normativas (tanto NOM-015, ISO 7243, como guías OSHA) refuerzan la necesidad de un buen diseño de la nave: una mayor altura, junto con aislamiento térmico y ventilación forzada cuando sea necesario, contribuye a mantener la temperatura interior dentro de rangos aceptables, protegiendo la salud y productividad de los trabajadores.

Espacio para grúas viajeras y mantenimiento seguro

Contar con 14.3 m de altura libre permite la instalación de grúas viajeras (puente grúa) de gran capacidad. Las grúas viajeras suelen desplazarse sobre rieles elevados cerca del techo, por lo que requieren distancia suficiente tanto para su estructura como para izar cargas altas sin obstaculizarse. Una nave de esta altura puede soportar grúas de hasta 10–15 toneladas (como lo ofrecen las bodegas Integra Santa Rosa), garantizando un amplio rango de movimiento vertical. Las guías internacionales indican que se debe prever altura libre sobre equipos y materiales, y distancia a las cerchas del techo, para evitar interferencias con la grúa. Por ejemplo, en España se exige que las partes móviles de un puente grúa mantengan separaciones mínimas de la estructura (≥5 cm del techo y ≥10 cm de barandales). Con 14+ metros de alto, es factible cumplir estas holguras y operar la grúa con seguridad. Asimismo, la altura amplia facilita montar pasarelas de servicio o plataformas bajo techo para mantenimiento de la grúa y otros equipos, sin entorpecer las operaciones a nivel de piso.

Otro beneficio es la seguridad en las labores de mantenimiento. En lugar de tener que acceder al techo por fuera (lo cual implica trabajos en altura con riesgo de caída), la nave alta permite introducir plataformas elevadoras, manlifts o incluso aprovechar la propia grúa con canastillas, para dar mantenimiento a luminarias, extractores o estructuras desde el interior. Esto evita que el personal tenga que “pisar la cubierta” del techo, eliminando un trabajo peligroso. La NOM-009-STPS-2011 define como “trabajo en altura” cualquier actividad de mantenimiento, instalación, reparación, etc., realizada a más de 1.8 m sobre el nivel del piso. Por tanto, subirse al techo de una nave entra en esa categoría y requeriría arneses, líneas de vida, barandales u otros sistemas anti-caídas. Con un diseño inteligente, es mejor no exponer a los trabajadores a ese riesgo: la altura interna de 14.3 m posibilita que vehículos de mantenimiento (ej. plataformas tipo tijera o brazos articulados) circulen dentro de la nave y alcancen la techumbre. Esto permite realizar inspecciones o reparaciones de manera segura, desde el interior y con equipo especializado, en lugar de andar sobre láminas calientes o resbalosas. Las normas tanto mexicanas como internacionales fomentan esta filosofía de seguridad. Por ejemplo, OSHA exige protección contra caídas a partir de 1.8 m de altura en lugares de trabajo, y la NOM-009-STPS-2011 obliga a implementar medidas preventivas (líneas de vida, redes, plataformas) cuando se trabaja en alturas. En resumen, una bodega alta no sólo acomoda grúas viajeras, sino que mejora las condiciones de seguridad industrial, al facilitar accesos seguros para el mantenimiento sin recurrir a maniobras riesgosas en el techo.

Capacidad de almacenamiento

La altura de 14.3 m brinda la posibilidad de aprovechar al máximo el espacio vertical instalando sistemas de racks de varios niveles. En una nave convencional más baja (por ejemplo de 8–10 m), tal vez se pueden apilar pallets a 1 o 2 niveles; en cambio, 14 m de claro vertical permiten implementar racks de doble o triple nivel sin comprometer la seguridad. Esto se traduce en un aumento significativo de la capacidad de almacenamiento por metro cuadrado de planta. De hecho, existen sistemas multinivel (entrepisos o mezzanines integrados en estanterías) que duplican o triplican la capacidad de almacenaje de una nave al crear pasillos elevados y niveles adicionales. Mecánicamente, estos racks con pasillos elevados utilizan la altura extra para añadir pisos intermedios donde operadores o equipos automatizados pueden acceder a mercancía, logrando el máximo aprovechamiento de la altura del almacén. Por ejemplo, un rack selectivo multinivel instalado hasta cerca del techo puede almacenar tarimas en 3–4 alturas, multiplicando la densidad de inventario en comparación con estanterías convencionales.

Para diseñar un almacén eficiente con esta altura, es importante seguir ciertas recomendaciones de ingeniería. Primero, la disposición estructural debe procurar espacios libres de columnas amplios, de modo que los racks se puedan distribuir sin obstáculos y se puedan usar montacargas en pasillos largos. Un claro de 25 m de ancho, por ejemplo, puede estar libre de columnas intermedias si se emplean vigas de alma llena o armaduras robustas, lo cual facilita el almacenamiento en altura y la circulación de equipos de manejo de materiales. Segundo, se debe considerar el tipo de montacargas o equipo de elevación para alcanzar las estanterías superiores (montacargas retráctiles, trilaterales o transelevadores automáticos en caso de almacenes muy altos). Tercero, la instalación debe cumplir las normas de seguridad de almacenamiento: la NOM-006-STPS-2014 sobre manejo y almacenamiento de materiales exige establecer la altura máxima de estiba segura en función de las características y resistencia de los materiales almacenados. Es decir, aunque la nave permita 14 m, se debe determinar hasta qué altura es seguro apilar cierta mercancía sin riesgo de colapso. Esta norma también menciona que se debe identificar la capacidad de carga del piso y del sistema de racks, asegurar la estabilidad de las estanterías (anclajes, contravientos) y capacitar al personal en el uso de montacargas. Siguiendo estas pautas, una bodega de 14.3 m puede convertirse en un almacén de alto rendimiento, donde cada metro cúbico se utiliza eficientemente. En síntesis, la gran altura posibilita implementar estrategias de almacenamiento de alta densidad, como racks selectivos multinivel, drive-in o sistemas automatizados, incrementando la capacidad sin requerir más superficie de terreno. Esto es especialmente valioso dado el costo del suelo industrial: aprovechar el volumen vertical es más económico que expandirse horizontalmente.

Dimensiones ideales para logística

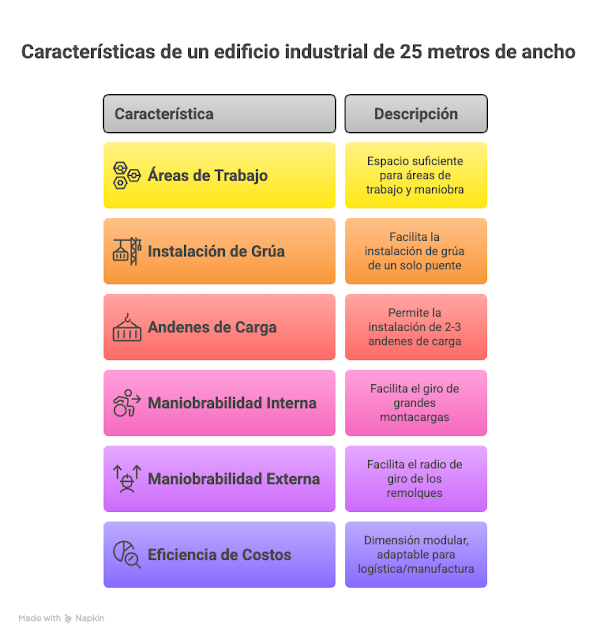

Un ancho de 25 metros se considera óptimo en muchas naves industriales modernas debido a su versatilidad. Esta dimensión proporciona suficiente espacio interior para organizar áreas de trabajo y maniobra sin obstaculizar el flujo de materiales. Por ejemplo, en 25 m de ancho se puede acomodar cómodamente una zona de almacenaje adosada a un muro, un amplio pasillo de montacargas en medio y posiblemente estaciones de trabajo u otra fila de racks en el lado opuesto, todo cumpliendo con anchos de pasillo y distancias de seguridad. Además, 25 m de claro facilitan la instalación de una grúa viajera de un solo puente que cubra todo el ancho de la nave, lo que permite trasladar cargas de un lado a otro sin interferencias.

Desde el punto de vista logístico, el frente de 25 m suele permitir la instalación de 2 a 3 andenes de carga (dependiendo del ancho de las puertas y separaciones). Típicamente, cada andén con puerta para tráiler requiere unos 3 a 4 metros de ancho; con 25 m se pueden tener múltiples bahías para carga/descarga simultánea. Las bodegas Integra Santa Rosa, por ejemplo, cuentan con andenes para tráileres y patio de maniobras integrado: disponen de un área frontal de ~27 m de profundidad para que los camiones puedan atracar y maniobrar cómodamente. Esta configuración, sumada al ancho de la nave, permite que la operación de carga y descarga sea ágil y segura, con espacio para montacargas operando entre el camión y el almacenamiento interno. Las naves diseñadas para logística por lo general incorporan múltiples andenes de carga/descarga precisamente para acelerar el flujo de entrada y salida de mercancías, y amplios espacios internos donde los pallets pueden ser consolidados o desglosados sin entorpecer el resto de actividades.

Otro aspecto importante es la maniobrabilidad interna y externa. Un ancho de 25 m, combinado con patios exteriores amplios, facilita el radio de giro de tráileres y montacargas de gran tamaño. De acuerdo con las mejores prácticas, se procuran “amplios patios de maniobra, para la entrada y salida fluida de camiones y transportes de gran tamaño”. En el caso de un parque industrial, esto significa vialidades internas adecuadas y rampas de acceso niveladas a los andenes. Dentro de la nave, 25 m permiten tener pasillos anchos donde un montacargas puede girar 90° con una tarima elevada sin riesgo de golpear racks u obstruir otro carril. Si la nave fuera significativamente más angosta (por ejemplo de 15 m), resultaría difícil combinar almacenaje y zona de carga dentro de la misma sin congestión; y si fuera mucho más ancha (por ejemplo 50 m), probablemente requeriría filas adicionales de columnas o divisiones para soportar el techo, a menos que se recurra a costosas estructuras especiales. Por eso, la anchura de ~25 m es un punto medio eficiente: suficientemente espaciosa para la distribución interna y para instalar grúas o maquinaria, pero modulable y constructivamente económica (las estructuras prefabricadas de concreto y acero alcanzan esos claros con relativa facilidad). En síntesis, 25 m de frente otorgan a la bodega una dimensión modular ideal, adaptable tanto para operaciones de logística (con varios andenes y áreas de picking) como para manufactura (líneas de producción y almacenes intermedios), manteniendo siempre la fluidez en el movimiento de materiales.

Comparación con otras bodegas industriales en México

Como ejemplo concreto, las naves del Parque Integra Santa Rosa en Apodaca presentan dimensiones de aprox. 25 m de ancho por 103 m de largo, con 14.3 m de altura al centro (12 m mínimos en los lados, debido al techo a dos aguas). Cuentan con muelles para tráiler, estructura preparada para soportar grúas viajeras de hasta 15 toneladas, muros de concreto prefabricado y especificaciones de nivel AAA (incluyendo aislamiento y oficinas integradas). Esta configuración es propia de instalaciones modernas, pensadas para procesos industriales avanzados y logística eficiente. Ahora, contrastemos estas características con otra bodega típica en México que tenga proporciones distintas, analizando ventajas y desventajas:

• Ejemplo comparativo – Bodega tradicional en Apodaca: Supongamos una nave existente de unos 6,000 m², con unos 8 m de altura libre en los muros y 11.5 m a la cúspide del techo. Podría tener una planta de frente similar (digamos 25–30 m de ancho) pero con estructura metálica apoyada en columnas interiores y tensores, muros de block y techo de lámina galvanizada. Esta nave más baja y con columnas internas ofrece algunas ventajas de costo y otras limitaciones:

  • Costo de construcción: en general, menos altura y materiales más sencillos implican menor inversión inicial. Techos a 8–10 m suelen ser estándar en bodegas de los años 90 o 2000, reduciendo el volumen a climatizar y la cantidad de acero en la estructura. Las columnas interiores permiten usar vigas más cortas y delgadas, abaratando la construcción. Por ende, el precio por m² de construcción de la nave tradicional es menor que el de una nave alta y despejada.

  • Ventilación y clima interior: la desventaja es que con 8–10 m de alto, el calor generado en el interior se concentra más cerca de los trabajadores. Puede requerir más ventiladores o extractores para lograr el mismo efecto que una nave de 14 m lograba por convección natural. En climas cálidos, una nave baja tiende a calentarse rápidamente y retener más calor a nivel de piso, aumentando el riesgo de estrés térmico si no hay una ventilación forzada adecuada.

  • Almacenamiento vertical: la altura limitada restringe la capacidad de almacenamiento. Tal bodega quizás sólo permita estibar hasta 5–6 m de altura de manera segura (por estabilidad de racks o alcance de montacargas estándar), desperdiciando espacio potencial sobre esa cota. En cambio, la nave Integra (14 m) puede aprovechar hasta ~12 m efectivos de almacenamiento vertical con equipos especializados. En la práctica, esto significa que la bodega moderna puede almacenar el doble de tarimas en altura que la bodega tradicional, en la misma huella de piso.

  • Grúas viajeras y equipo pesado: instalar un puente grúa en la nave baja sería difícil o imposible sin modificar la estructura, ya que la distancia del gancho al piso sería muy poca para manipular cargas voluminosas. Además, las columnas internas en la bodega tradicional estorban el recorrido de una grúa viajera y dividen el espacio, complicando la logística interna. Por contraste, Integra Santa Rosa desde el diseño prevé capacidad de carga en vigas para grúas de proceso, ofreciendo mayor versatilidad para la industria (por ejemplo, manejo de acero, maquinaria pesada, etc.).

  • Maniobrabilidad y logística: muchas naves más antiguas carecen de amplios patios de maniobra. Pueden tener un andén de carga improvisado o ninguno, obligando a cargar camiones desde el nivel de piso. Esto las hace menos eficientes para operaciones logísticas modernas. En nuestro ejemplo comparativo, imaginemos que la nave de 25 x ~100 m de largo cuenta con un patio reducido; quizá sólo 1–2 andenes. En cambio, Integra al ser un parque nuevo incorpora patios grandes y hasta 2–3 andenes por módulo de 25 m, permitiendo operaciones simultáneas de varios camiones. Otra diferencia: la nave tradicional con columnas reduce la posibilidad de layout flexible – los postes pueden interrumpir el trazado de racks o el paso de montacargas de largo recorrido. La nave moderna de claro libre entrega un espacio diáfano donde se pueden reconfigurar las áreas de almacén, producción y embarque según convenga, sin obstáculos.

• Ejemplo comparativo – Centro logístico de gran superficie: Consideremos otro caso opuesto, una nave logística de 11,000 m² continua, con dimensiones de aproximadamente 95 m de frente por 115 m de fondo, pero con una altura menor, de 10 m al techo. Este tipo de instalación, común para centros de distribución masivos, maximiza el área horizontal: con 95 m de ancho se pudieron habilitar hasta 14 andenes de carga en el frente, optimizando la entrada/salida de mercancía. La ventaja es evidente en operaciones de alto volumen: muchos camiones pueden ser atendidos a la vez y hay amplias zonas de staging. Sin embargo, surgen algunas desventajas en comparación con el módulo de Integra:

  • La altura de 10 m limita el almacenamiento vertical en este centro logístico, lo que posiblemente requiera más superficie para almacenar la misma cantidad de producto que cabría en un almacén más alto. Es decir, para cierto nivel de inventario, una nave más baja pero más extensa podría necesitar metros cuadrados adicionales (con su costo de terreno y mantenimiento) que una nave más alta compensaría hacia arriba.

  • Un frente de 95 m con tantos andenes implica que la estructura seguramente tiene múltiples puntos de apoyo (podría estar dividida en naves modulares unidas o usar pórticos intermedios). Esto puede introducir columnas internas o muros divisorios, reduciendo algo la flexibilidad interior. En cambio, el esquema modular de 25 m de ancho es fácilmente replicable sin columnas en claros relativamente pequeños; para cubrir 95 m de frente podrían unirse 3–4 módulos de 25 m sin columnas internas cada uno, si se diseña correctamente.

  • La nave gigante de 11,000 m² está orientada 100% a logística (14 andenes, gran patio de 5,380 m², etc.), pero no sería tan adecuada para manufactura especializada que requiera grúas viajeras o alturas mayores por proceso (por ejemplo, almacenamiento de racks muy altos automatizados, o instalación de silos/equipos verticales). Ahí es donde la altura de 14.3 m de Integra brinda más margen.

  • En costos operativos, una nave más baja puede ser ligeramente más fácil de iluminar o climatizar (menos volumen aéreo), lo cual es una consideración. No obstante, hoy en día las naves altas suelen equiparse con tragaluces y ventilación natural (e.g., láminas traslúcidas y louvers en cumbrera) que mitigan esos costos, mientras que la eficiencia ganada en almacenamiento suele justificar la altura.

En conclusión, la bodega industrial con 14.3 m de altura y 25 m de ancho ofrece un balance muy favorable para industrias modernas en México. Proporciona un ambiente térmico más seguro y fresco a nivel de piso, acorde con normas nacionales (STPS) e internacionales para prevenir el estrés por calor. La altura permite instalar grúas viajeras de gran capacidad y realizar mantenimiento desde el interior de forma segura, cumpliendo con las disposiciones de seguridad en alturas. En términos de productividad, habilita un almacenamiento en varios niveles que optimiza al máximo el espacio disponible hacia arriba, mientras que el ancho de 25 m es modular y versátil para disponer andenes, maquinaria y zonas de trabajo sin obstáculos, garantizando operaciones logísticas eficientes. Frente a naves de menor altura, esta configuración aumenta la capacidad de almacenamiento y mejora las condiciones de trabajo; y frente a naves excesivamente extendidas pero bajas, aporta mayor flexibilidad para distintos giros (logística, manufactura, etc.) sin sacrificar la eficiencia en manejo de materiales. Cada proyecto debe evaluarse según sus requerimientos, pero las dimensiones analizadas (aprox. 25 × 100 m planta, 14 m alto) se han consolidado como un estándar premium en parques industriales de México por todas las razones técnicas expuestas.

Pon a prueba tus conocimientos industriales en este juego. Da un click a la imagen para empezar:

Fuentes consultadas: Normativa STPS (NOM-015-STPS-2001, NOM-009-STPS-2011, NOM-006-STPS-2014); estándares internacionales OSHA e ISO; literatura técnica de ingeniería industrial; especificaciones de parques industriales en Nuevo León; y publicaciones especializadas en almacenes y logística (Mecalux, Forma Industrial). Cada cita en el texto corresponde a estos documentos para respaldar la información presentada.
